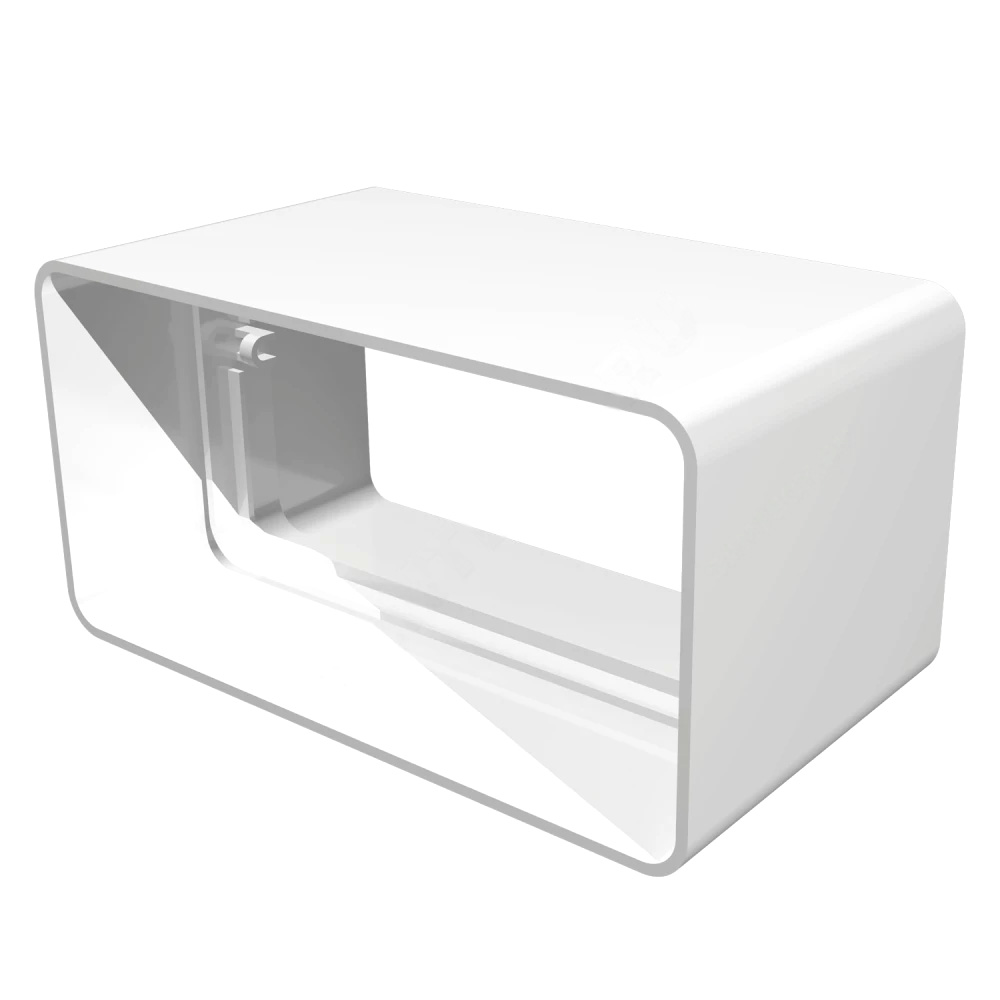

Соединитель 60х120 Эра серии СКП — пластиковая деталь для прямоугольных вентиляционных каналов: ставится на стык и стягивает два элемента трассы одного сечения 60×120 мм. Это не переходник и не отвод: сечение и направление воздуховода он не меняет.
Где применяется соединитель 60х120
Прямоугольный канал 60×120 — компактное сечение для квартирной, коттеджной и офисной вентиляции. Его берут там, где круглый воздуховод неудобен по высоте: за подшивным потолком, в неглубокой штробе, вдоль стены или в мебельном коробе. Соединитель — линейная деталь такой трассы.
Он работает в разрыве прямой линии и стыкует между собой:
- два отрезка канала 60×120;
- канал и фасонный элемент того же сечения — отвод, тройник, врезку;
- канал и ответный патрубок канального вентилятора, решётки или диффузора, если он рассчитан на сечение 60×120.
Задача детали — держать геометрию стыка и не давать каналу разъезжаться. Плохо стянутый стык даёт подсос или утечку воздуха, свист на повороте и пыль на потолке. На вытяжной трассе из кухни или санузла это проявляется быстрее: тяга падает, в помещении остаётся запах и влага.
На каждую пару соединяемых деталей нужен один соединитель, поэтому их берут по числу стыков на трассе, с небольшим запасом на подрезку и переделки.
Конструкция и особенности
Изделие выполнено из пластика, серия СКП, размер 60×120, масса нетто 0,064 кг. Страна происхождения — Россия. Небольшая масса важна на практике: деталь не добавляет заметной нагрузки на крепления трассы и не тянет канал вниз на длинном горизонтальном участке.
По форме это прямоугольный контур под канал сечением 60×120: стенки повторяют геометрию воздуховода, поэтому соединитель садится на стык по всему периметру, а не только по углам. Аэродинамика стыка зависит от того, насколько ровно деталь посажена: внутренняя ступенька или перекос кромки дают завихрение и лишний шум.
Соединитель — не переходник: он не меняет сечение 60×120 на другое и не служит для перехода на круглый канал. Для смены направления берут отвод, для смены сечения — переход, для круглой трассы — муфту соответствующего диаметра. Уплотнительных элементов в составе изделия нет, герметичность стыка обеспечивают при монтаже.
Монтаж и эксплуатация
Порядок работы обычный для прямоугольных пластиковых трасс:
- Кромки канала зачищают от заусенцев — из-за них соединитель садится с перекосом.
- Деталь надевают на стык двух элементов, выравнивают плоскости так, чтобы внутри не было ступеньки по ходу воздуха.
- Фиксируют саморезами по пластику с невысокой головкой — по углам и по длинным сторонам. Перетягивать нельзя: в стенке появляется трещина, и стык теряет смысл.
- Оставшуюся щель по периметру промазывают герметиком для вентиляции или заклеивают алюминиевым скотчем.
Отдельно про опоры. Соединитель стягивает стык, но не держит трассу на весу: канал крепят к стене или потолку хомутом, шиной или профилем с шагом, рассчитанным на вес участка. Если этого не сделать, под собственным весом канал провисает, стык расходится и появляется щель.
Эксплуатация сводится к периодическому осмотру: раз в сезон проверяют, не разошёлся ли стык, нет ли пыли и конденсата в месте соединения. При прочистке трассы соединитель позволяет разобрать участок и собрать его обратно без замены деталей. Для помещений с повышенной влажностью, на улице или в зоне высоких температур исполнение уточняют отдельно — обычная пластиковая деталь рассчитана на стандартные вытяжные системы жилых и общественных помещений.
С чем применяют
Соединитель работает только в паре с деталями того же сечения 60×120 и той же серии СКП — по геометрии профиля и толщине стенки они стыкуются между собой предсказуемо. Вместе с ним в трассу обычно идут:
- прямые отрезки прямоугольного канала 60×120;
- отводы, тройники, врезки, переходы с прямоугольного сечения на круглое;
- вентиляционные решётки и диффузоры подходящего размера, канальный вентилятор с ответным патрубком;
- крепёж и расходники: саморезы по пластику, монтажная шина или хомут, герметик, алюминиевый скотч.
Комплект удобно собирать сразу под конкретный участок: прикинуть длину трассы, посчитать стыки и повороты, добавить решётки и крепёж. Так меньше шансов, что на монтаже не хватит одной детали и стык останется незакрытым.
Как подобрать
- Сверьте сечение: деталь рассчитана на 60×120 мм. Проверяйте не только канал, но и ответные патрубки вентилятора, решётки, диффузора — они должны быть того же размера.
- Берите детали одной серии. У изделий разных производителей отличаются геометрия профиля и толщина стенки, поэтому стык может не сесть по месту.
- Определите задачу узла. Для прямого стыка нужен соединитель, для поворота — отвод, для перехода на другое сечение — переходник, для круглой трассы — муфта.
- Посчитайте количество по числу стыков на трассе и добавьте запас на подрезку и переделки.
- Уточните условия эксплуатации: для влажных помещений, улицы или зоны высоких температур подбирают исполнение, рассчитанное на такие условия.
- Сразу докупите расходники: саморезы по пластику, герметик или алюминиевый скотч для шва и крепление для самой трассы.
Вопросы и ответы
Чем соединитель отличается от переходника?
Соединитель стыкует два элемента одного сечения 60×120 и не меняет ни размер, ни направление трассы. Переходник нужен, когда сечение меняется, например с прямоугольного на круглое.
Нужен ли герметик при монтаже соединителя?
Уплотнения в детали нет, поэтому шов по периметру промазывают герметиком для вентиляции или заклеивают алюминиевым скотчем. Без этого на стыке будет подсос воздуха и свист.
Подойдёт ли соединитель для круглого канала или гибкого воздуховода?
Нет, деталь рассчитана на прямоугольное сечение 60×120. Для круглой трассы берут муфту соответствующего диаметра, для гибкого воздуховода — соединитель под его диаметр.
