Торцевая площадка Эра 120ПТМ — стальная деталь для оформления концевого участка круглого воздуховода D120: закрывает зазор в месте выхода канала из стены или потолка и служит ровным основанием под вентиляционную решётку.
Где применяется торцевая площадка
Торцевая площадка — концевая деталь вентиляционного канала. Типовой узел выглядит так: круглый воздуховод выходит из стены, потолка или короба, а площадка прижимается к строительной конструкции и перекрывает место выхода — штробу, зазор, след от пробитого отверстия. Так оформляют приточные и вытяжные каналы в квартирах, частных домах и офисах, когда на канал потом вешают вентиляционную решётку или диффузор.
Площадка D120 рассчитана на воздуховод диаметром 120 мм — размер, который чаще других встречается в бытовых приточных и вытяжных системах: под такой канал проще подобрать и сам воздуховод, и решётку, и вентилятор. Ставят её как со стороны помещения, так и снаружи — зависит от того, как выведен канал и с какой стороны нужно закрыть отверстие.
Задача детали — не пропускать воздух, а оформить узел: спрятать неровный зазор вокруг трубы, дать ровную плоскость под навесной элемент и прикрыть место выхода канала от пыли и мусора.
Конструкция и размеры

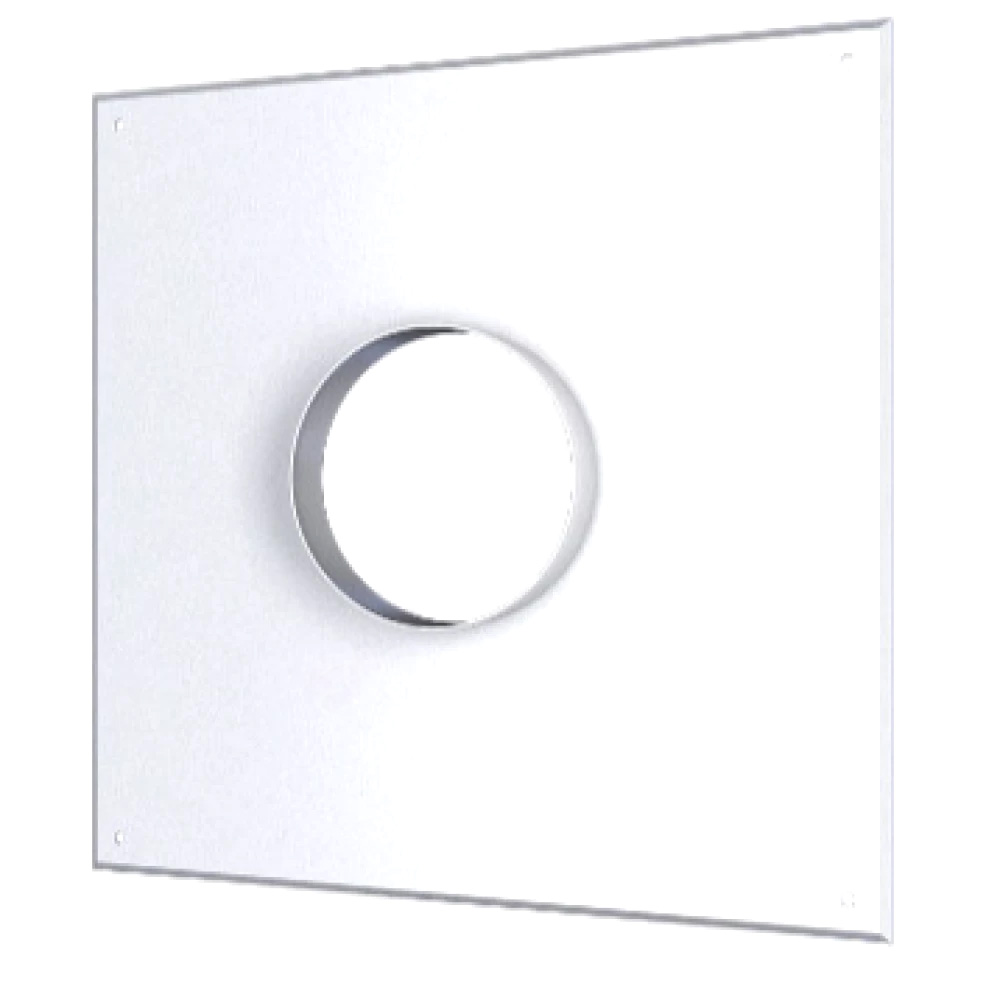

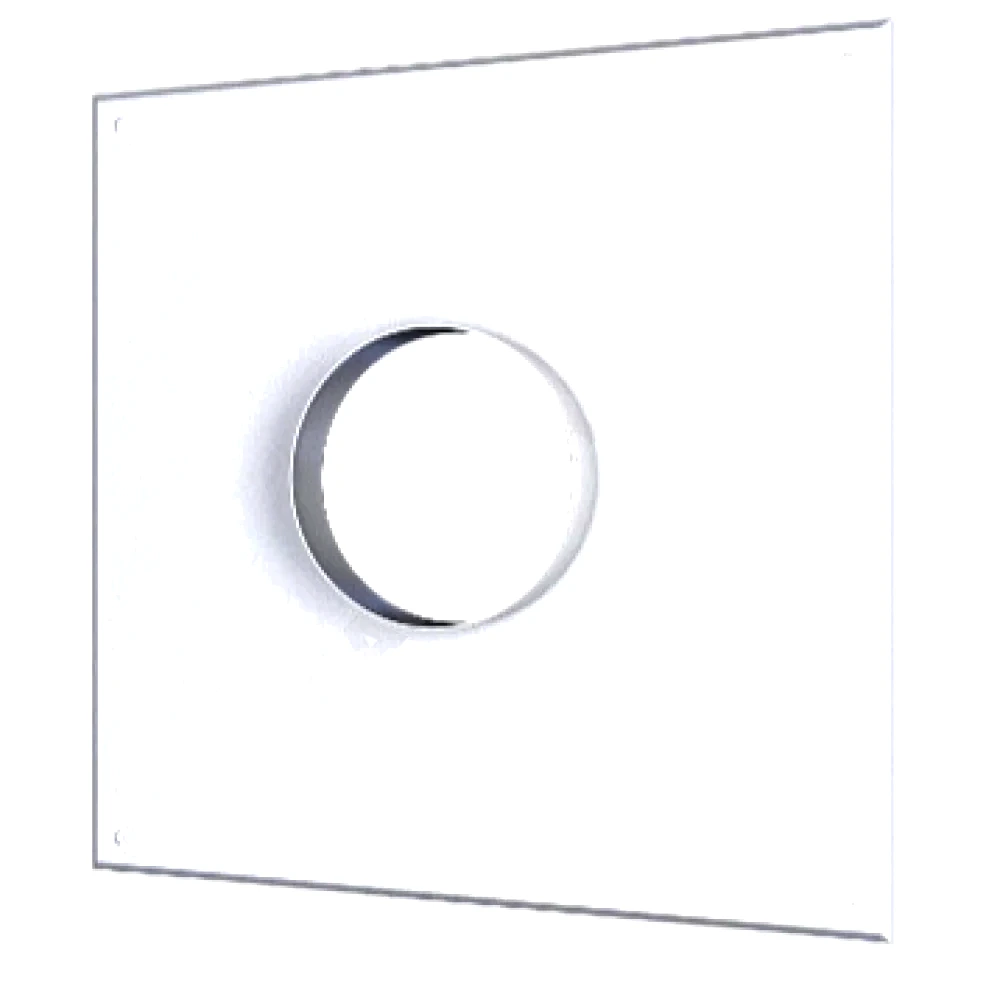

Площадка серии ПТМ — стальная пластина с отверстием под воздуховод D120. Материал — сталь, страна происхождения — Россия.
- диаметр воздуховода — D120;

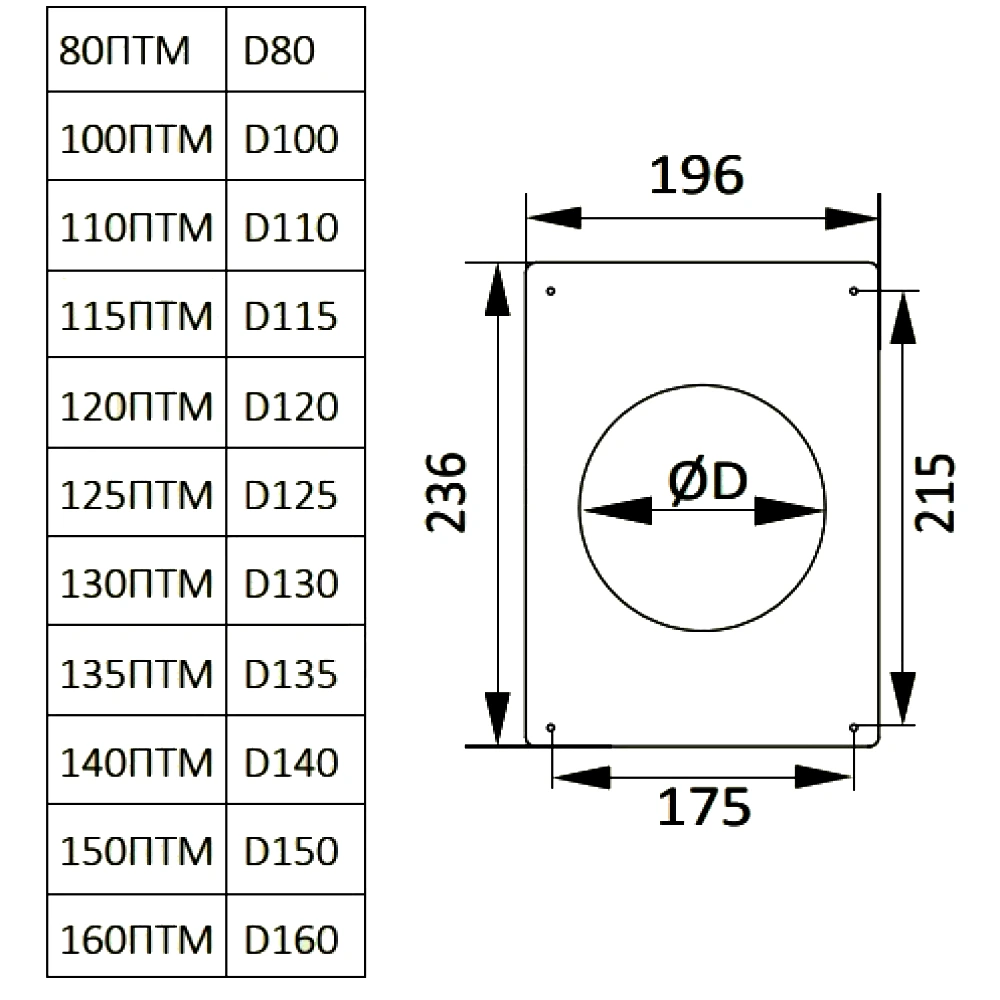

- габаритный размер площадки — 196×236 мм;
- масса нетто — 0,212 кг.
Плита заметно шире канала: габарит 196×236 мм даёт запас по периметру, чтобы перекрыть отверстие с неровными краями и оставить место под крепёж. Масса 0,212 кг говорит о тонкостенной стали — с деталью обращаются аккуратно и не перетягивают саморезы, чтобы не продавить металл.
Монтаж и типичные ошибки
Порядок работ обычно такой:
- Вывести воздуховод на нужную длину и зафиксировать, чтобы труба не играла.
- Заделать зазор между трубой и стеной — герметиком, монтажной пеной или раствором.
- Надеть площадку на воздуховод и прижать к стене или потолку.
- Закрепить по периметру саморезами или дюбель-гвоздями под материал основания.
- Навесить решётку или диффузор.
Частые ошибки: крепят площадку до того, как зафиксирован воздуховод, — пластина встаёт с перекосом, и решётка потом висит криво; пробивают отверстие с большим запасом, так что плита 196×236 мм не перекрывает край; оставляют зазор незагерметизированным, и часть воздуха уходит мимо канала. В гипсокартон крепят на дюбель-бабочку, в кирпич и бетон — на дюбель-гвоздь; саморезы затягивают без усилия, чтобы не продавить сталь.
Обслуживания деталь не требует: достаточно снять решётку и протереть площадку от пыли. Стальную поверхность при необходимости окрашивают в тон стены.
С чем применяют
Для сборки узла нужны ответные детали:
- круглый воздуховод D120 — жёсткий или гибкий;
- соединитель или муфта, если канал собирают из нескольких отрезков;
- вентиляционная решётка под канал D120;
- хомут для фиксации воздуховода;
- саморезы или дюбель-гвозди по материалу стены, герметик для заделки зазора.
Если канал проходит через перегородку, с противоположной стороны обычно ставят такую же площадку — узел получается аккуратным с обеих сторон.
Как подобрать
- Сверьте диаметр: площадка рассчитана на воздуховод D120. Под канал другого диаметра нужна другая позиция серии — отверстие не подгоняют.
- Проверьте габарит 196×236 мм по месту: плита должна перекрыть отверстие в стене и не упираться в соседнюю стену, балку или шкаф.
- Оцените основание: для гипсокартона берите дюбель-бабочку, для кирпича и бетона — дюбель-гвоздь, для дерева — саморез.
- Заранее подберите решётку под канал D120, чтобы её посадочный размер совпал с площадкой.
- Если канал выходит с двух сторон перегородки, закладывайте две площадки — по одной на каждую сторону.
- Для длинного канала добавьте хомут: закреплённый воздуховод не даст площадке перекоситься при навеске решётки.
Вопросы и ответы
Что такое площадка торцевая для воздуховода?
Стальная пластина, которую надевают на конец воздуховода и прижимают к стене или потолку. Она закрывает зазор вокруг трубы и служит плоскостью для крепления вентиляционной решётки.
Подойдёт ли площадка Эра 120ПТМ на воздуховод другого диаметра?
Нет, эта позиция рассчитана на D120. Под другой диаметр берут соответствующую деталь серии — отверстие в пластине не рассверливают, иначе площадка сядет неплотно.
Как крепить торцевую площадку к стене?
Сначала фиксируют воздуховод и заделывают зазор вокруг него, затем прижимают площадку и крепят по периметру саморезами или дюбель-гвоздями под материал основания. После этого навешивают решётку.
